中走丝线切割常见的工件装夹方法

时间 : 2018-08-29 14:53点击数 :

        中走丝常见的工件装夹方法 1)悬臂式支撑 工件直接装夹在台面上或桥式夹具的一个刃口上,如图3.1。悬臂式支撑通用性强,装夹方便,但容易出现上仰或倾斜,一般只在工件精度要求不高的情况下使用,如果由于加工部位所限只能采用此装夹方法而加工又有垂直要求时,要拉表找正工件上表面。

    2)垂直刃口支撑

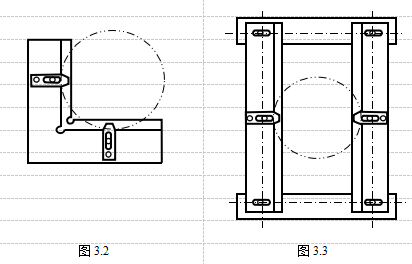

    如图3.2,工件装在具有垂直刃口的夹具上,此种方法装夹后工件也能悬伸出一角便于加工。装夹精度和稳定性较悬伸式为好,也便于拉表找正,装夹时夹紧点注意对准刃口。 3)桥式支撑方式 如图3.3,此种装夹方式是快走线切割常用的装夹方法,适用于装夹各

类工件,特别是方形工件,装夹后稳定。只要工件上、下表面平行,装夹力均匀,工件表面即能保证与台面平行。桥的侧面也可作定位面使用,拉表找正桥的侧面与工作台X方向平行,工件如果有较好的定位侧面,与桥的侧面靠紧即可保证工件与X方向平行。 4)V型夹具装夹方式

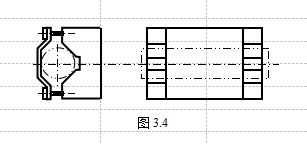

          如图3.4,此种装夹方式适合于圆形工件的装夹,工件母线要求与端面垂直,如果切割薄壁零件,注意装夹力要小,以防变形。V型夹具拉开跨距,为了减小接触面,中间凹下,两端接触,可装夹轴类零件。
          5)板式支撑方式 加工某些外周边已无装夹余量或装夹余量很小,中间有孔的零件,可在底面加一托板,用胶粘固或螺栓压紧,使工件与托板连成一体,且保证导电良好,加工时连托板一块切割。如图3.5。
          6)分度夹具装夹 a.轴向安装的分度夹具,如小孔机上弹簧夹头的切割,要求沿轴向切两个垂直的窄槽,即可采用专用的轴向安装的分度夹具,见图3.6。
        分度夹具安装于工作台上,三爪内装一检棒,拉表跟工作台的X或Y方向找平行,工件安装于三爪上,旋转找正外圆和端面,找中心后切完第一个槽,旋转分度夹具旋钮,转动90°,切另一槽。     b.端面安装的分度夹具:如加工中心上链轮的切割,其外圆尺寸已超过工作台行程,不能一次装夹切割,即可采用分齿加工的方法。如图3.7,工件安装在分度夹具的端面上,通过心轴定位在夹具的锥孔中,一次加工2~3齿,通过连续分度完成一个零件的加工。
