全数控电火花机床HQA45

新算法升级、占地面积更小、高效率低损耗、自动编程

产品点击数:

产品询价

机床特点技术参数

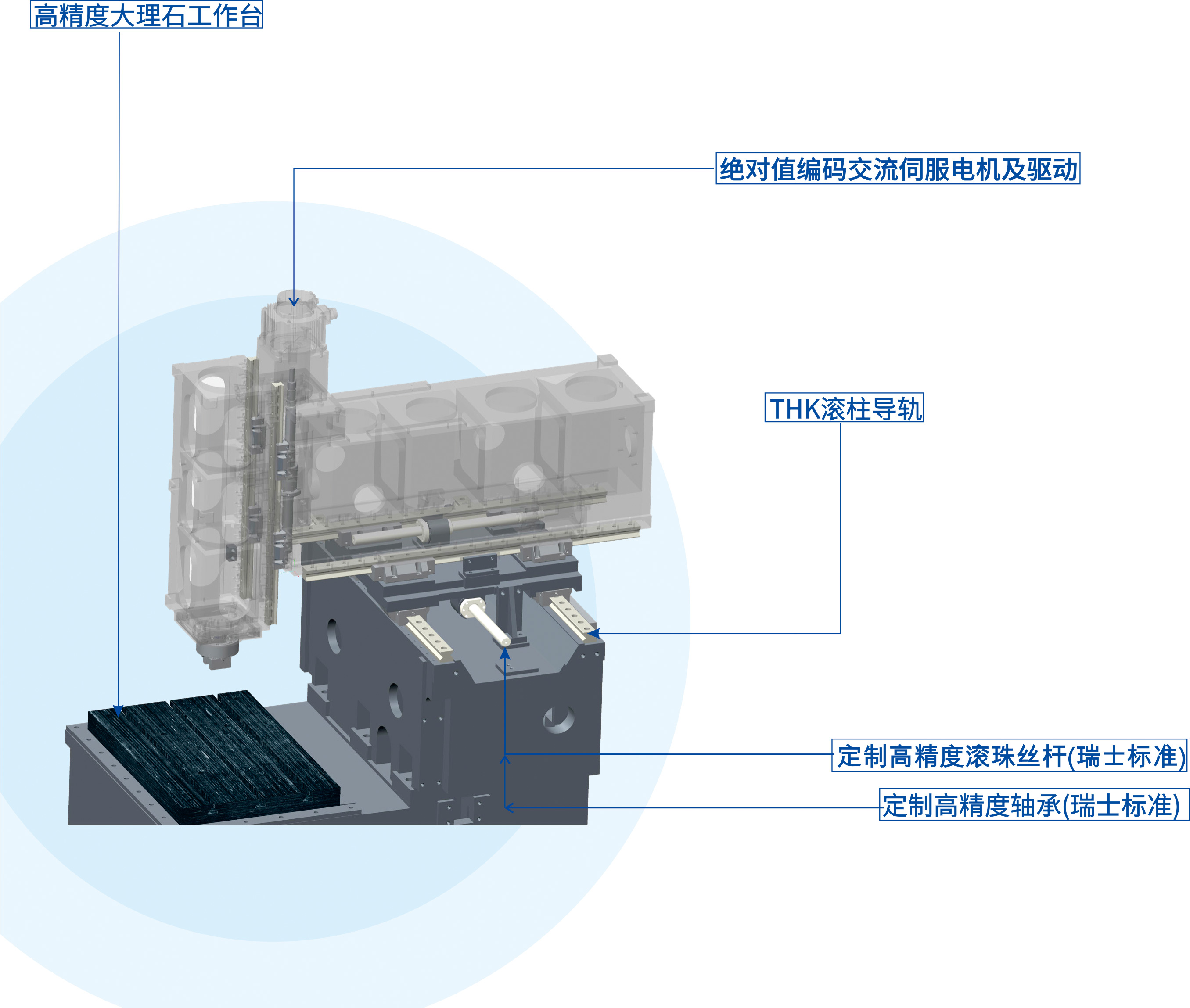

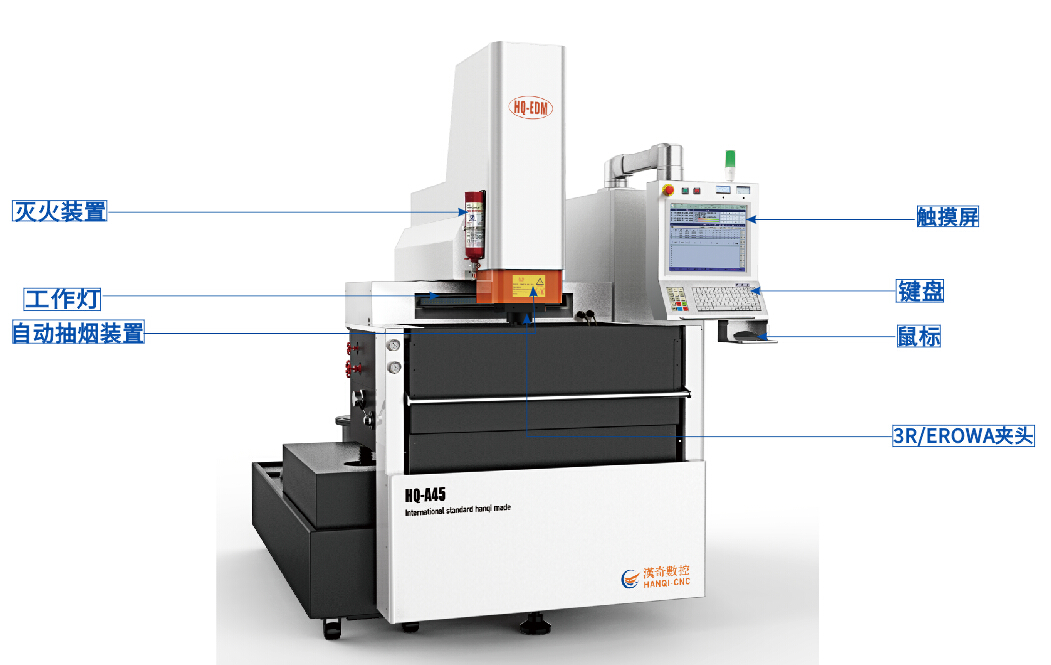

1.机床特点(高标准全铸件结构):


汉奇镜面火花机机床特点

2.部件检测:
汉奇镜面火花机检测


3.液槽自动升降:
镜面火花机HQ-A45配置

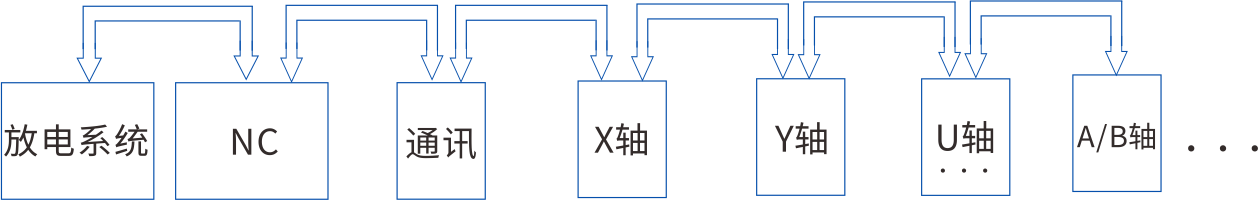

4. 通讯、伺服驱动及放电采集均采用ETHERCAT总线控制模式,响应速度更快,数据更准确




5.电源控制: 通讯、各轴伺服驱动及放电系统均采用ETHERCAT总线控制模式,响应速度更快,数据更准确 ,同时可实现8轴5联动控制

汉奇镜面火花机放电系统

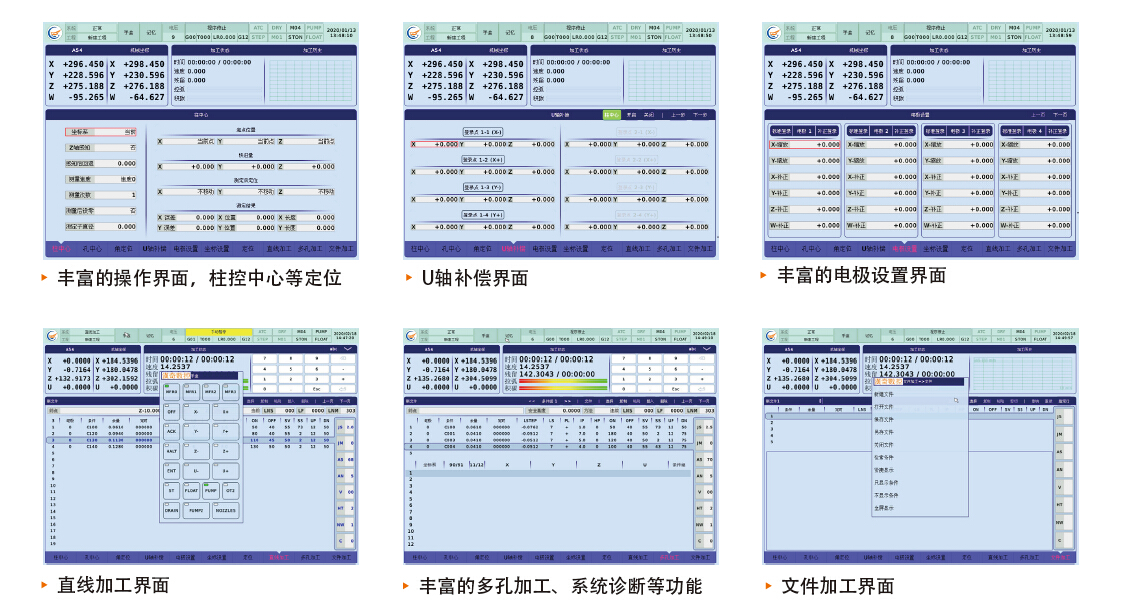

6.加工界面介绍

多种定位测量模式:
可以进行端面定位、柱中心定位、孔中心定位、任意三点定位、三点找内孔中心。

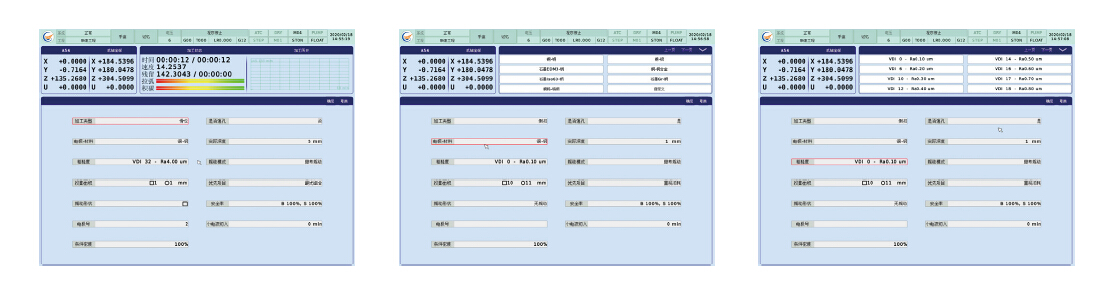

升降液槽火花机加工界面

丰富的人机对话模式,只需输入您的要求,即可生成加工程式

加工类型:(标准、接插件、斜齿、大面积、倒扣、骨位)
电极材料:(铜-钢、铜-铝、铜-铜合金、石墨EDM3-钢、石墨ISO63-钢、石墨Gr-铜、铜钨-钨钢、自定义
投影面积:( □ 10  ○11mm ~ □ 80  ○90mm等)
粗糙度:(VDI  0 - Ra0.10 um ~ VDI  18 - Ra0.80 um等)
摇动形状:( 无摇动、○、□、◇ 、×、+等)

升降液槽火花机加工界面

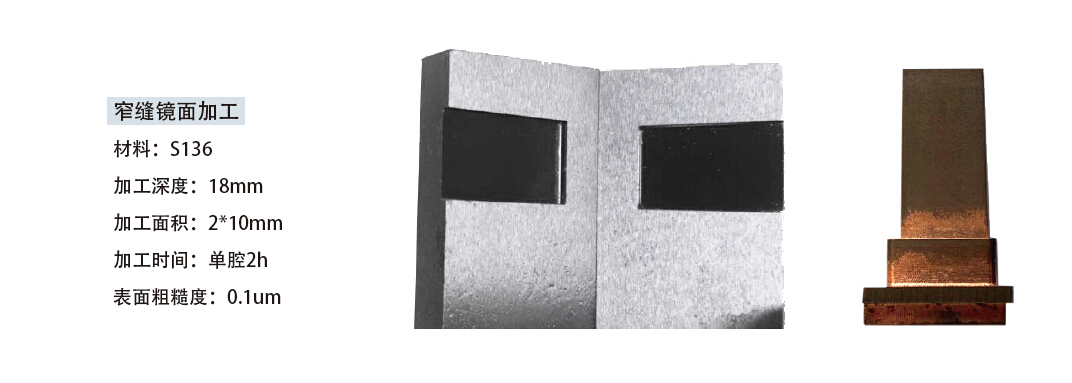

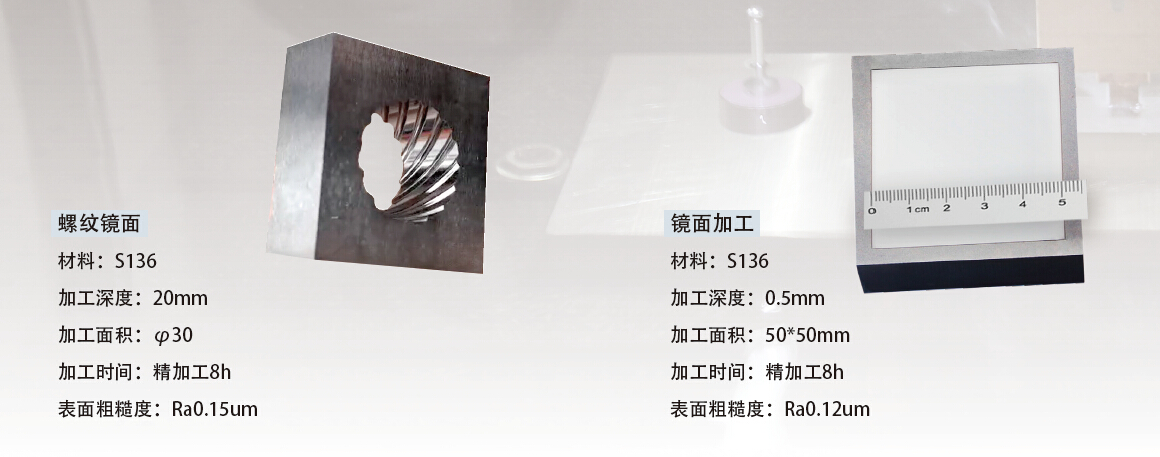

7.加工案例



汉奇火花机样件
汉奇火花机样件

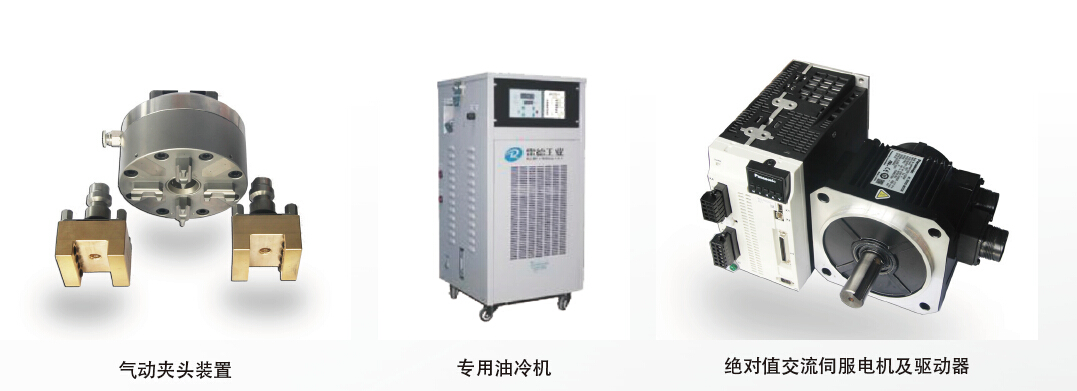

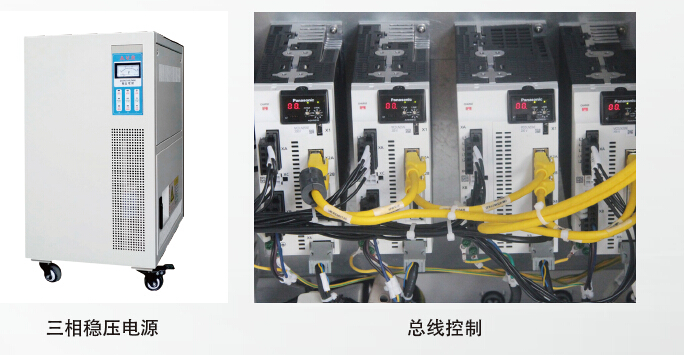

8.高端配置

镜面火花机U40高端配置
镜面火花机U40高端配置

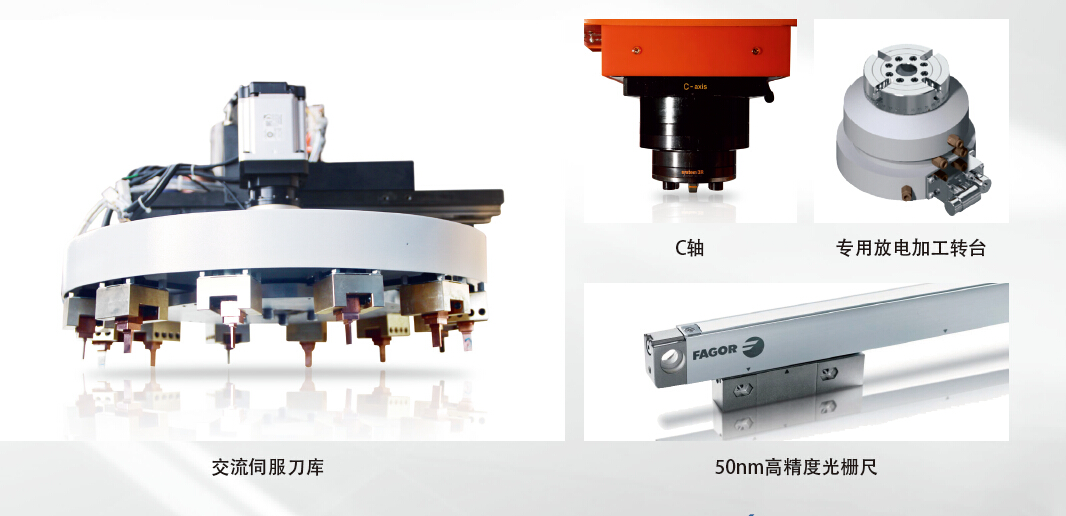

9.选用配置

升降液槽火花机选用配置

数控电源特点:

采用LINUX多窗口、多任务+实时核操作系统。
嵌入式NC,低功耗可靠性更高。
通讯、伺服驱动及放电采集均采用ETHERCAT总线控制模式,响应速度更快,数据更准确。
具有掉电记忆功能,无需回机械原点可从掉电处继续加工。绝对值编码器控制方式,各轴无需机械限位,降低长期使用的故障率。
各轴运动加速方式为强设定S型,与进口机床运动方式一致。实现远程控制,自动化操作。
多种摇动模式使加工精度更精确,加工效果好。
    HQ-A45 HQ-A60
机床
机床结构   全铸件C型结构/固定工作台/手拉式工作液槽 全铸件C型结构/固定工作台/手拉工作液槽
外形尺寸 mm 1860*2160*2250 2000*2300*2530
机床重量 kg 3200 4200
X轴Y轴Z轴
XYZ轴分辨率 um 0.1 0.1
各轴Z小显示 um 0.1 0.1
XYZ轴行程 mm  450*300*300 600*400*400
定位精度 mm ≤0.005 ≤0.005
重复定位精度 mm ≤0.003 ≤0.003
工作台承重重量 kg 800 2000
工作区域
工作液槽尺寸 mm 990*630*400 1600*980*540
工作台面积 mm 600*400 900*600
电极板至台面距离 mm 240-540 350-700
工作和电极
电极重量 kg 50 50
电极安装   气动自动 气动自动
工件重量 kg 800 1800
液面高度 mm 0-300 0-390
加工指标
Z大加工电流 A 50 50
Z大加工效率 mm³/min 500 500
Z佳表面粗糙度 um Ra≤0.07 Ra≤0.07
Z小电极损耗 % 0.1 0.1
Z小电流控制 A 0.1 0.1
控制系统
操作系统   LINUX LINUX
驱动方式   绝对式交流伺服 绝对式交流伺服
数据输入   17''LCD显示屏、鼠标或触摸屏、键盘或手控盒
插补方式   直线、圆弧、椭圆、根据软件任意曲线
加工放电条件   无限量
控制轴数   八轴
输入范围   +9999.999 ~ -9999.999
特殊选件
    C轴  12把标准刀库  绝对值光栅尺  三相稳压电源  高速镜面加工液  加工电流80A
