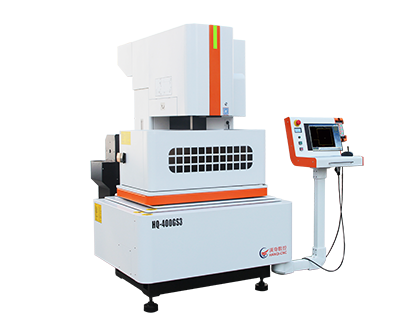

伺服中走丝线切割GS1/GS3

国内批量使用的伺服中走丝线切割机床，
市场上使用广泛、受客户青睐的产品，用于模具制造、型材、军工院校等行业

HQ-GS3是HQ-GS1系列升级版

五轴数控（“Z”轴数控手动锁定）四轴联动
“Z”轴可实现微米级数控控制，U/V轴采用精密直线导轨、滚珠丝杠与电机直联

产品点击数：

产品询价

机床特点技术参数

机械特点：

1. “T”型机身底座，“C”型机身结构，采用慢走丝机身铸件并经多次回火处理。

2. 采用进口直线导轨、滚珠丝杆与交流电机直联驱动，确保机床长期使用的高精度。

3. 双向自动紧丝功能实时控制钼丝的松紧度。

4. 慢走丝水箱过滤结构，过滤效果更佳、使用时间更长。

5. 每个零部件进行严格检验，整机检验。再通过英国雷尼绍激光干涉仪对机床各轴进行定位精度及重复定位精度检测，并进行有效的补偿。

6. 实现慢走丝的加工精度、慢走丝的加工表面粗糙度。

智能数控电源特点：
1. 智能数控电源采用高速无风扇工控电脑，85%以上零部件采用进口品牌，确保电源的高可靠性和高稳定性。
2. 智能数控电源具有强大的高频抗干扰能力，解决了伺服中走丝加工的不稳定性，杜绝模具及零部件的报废。
3. 采用多电压、多脉冲、多回路控制电源，适用于不同材料、不同高度的零部件加工。
4. 低损耗控制回路可获得大电流高效率加工时的钼丝损耗。
5. “AC”智能脉冲电源具有电流控制和强大的自适应等慢走丝技术，获得更高的加工效率和表面粗糙度。
6. 智能跟踪系统可以更好地实现不同加工高度的跟踪稳定性，实现200mm以上工件良好的修刀效果及加工精度。
7. 图形驱动控制软件，多次切割功能。
8. 人工智能数据库，切割工件将无需人工调节加工参数，通过人机对话，只需输入工件高度、电极丝直径、切割次数、粗糙度等数据，系统可自动生成加工参数，彻底解决了因操作人员经验不足，造成每次切割工件的差异性。

		HQ-400GS3	HQ-500GS3	HQ-630GS1	HQ-800GS1
机床
机床尺寸	mm	178017002000	224020002050	205015502000	230019002300
电柜尺寸	mm	一体机	一体机	10005501980	10005501980
机床重量	kg	2000	2500	3000	3800
工作台行程	mm	400320260	500400260	630500260	800630260
z大切割厚度	mm	300	300	350	350
U、V轴行程	mm	±25
加工锥度（角度/厚度）	°/mm	±6°/80	±6°/80	±6°/80	±6°/80
工作区域
工作台面尺寸	mm	660*450	720*520	880*600	1050*650
工作液槽	mm	980*550	1180*710	1310*795	1400*940
工作台承重重量	kg	400	500	700	800
脉冲电源
驱动方式		交流伺服	交流伺服	交流伺服	交流伺服
加工表面粗糙度	um	Ra≤0.7	Ra≤0.7	Ra≤0.8	Ra≤0.8
切割速度	mm²/min	≥220	≥220	≥220	≥220

交流伺服
