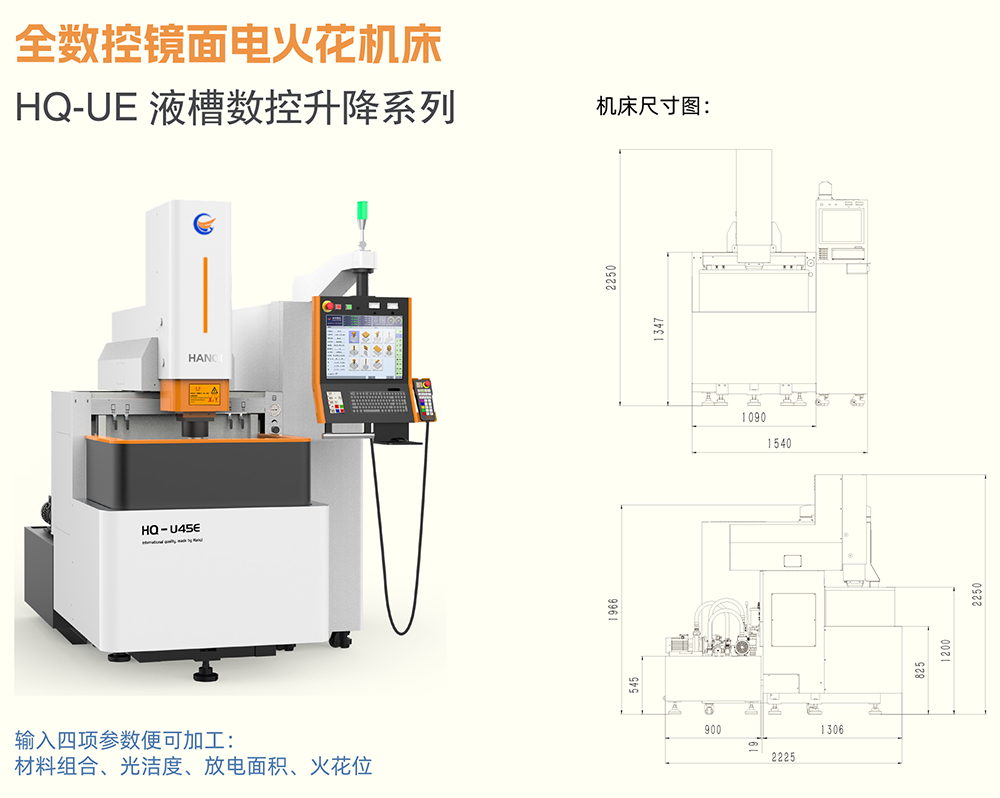

数控电火花机床
机床简介技术参数机床特点
| HQ-U45E | HQ-U60E | ||
| 机床 | |||
| 机床结构 | 全铸件C型结构/固定工作台/升降式工作液槽 | ||

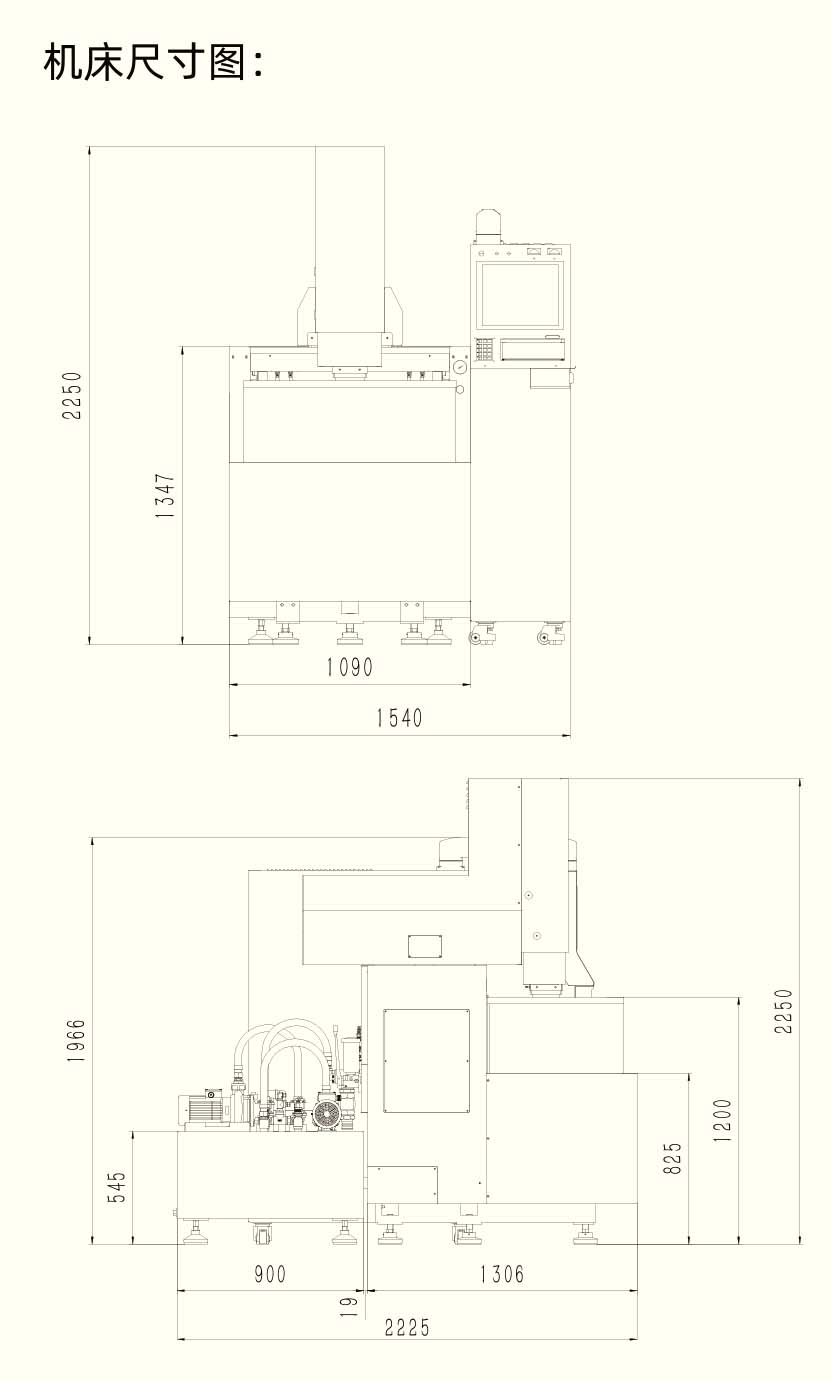

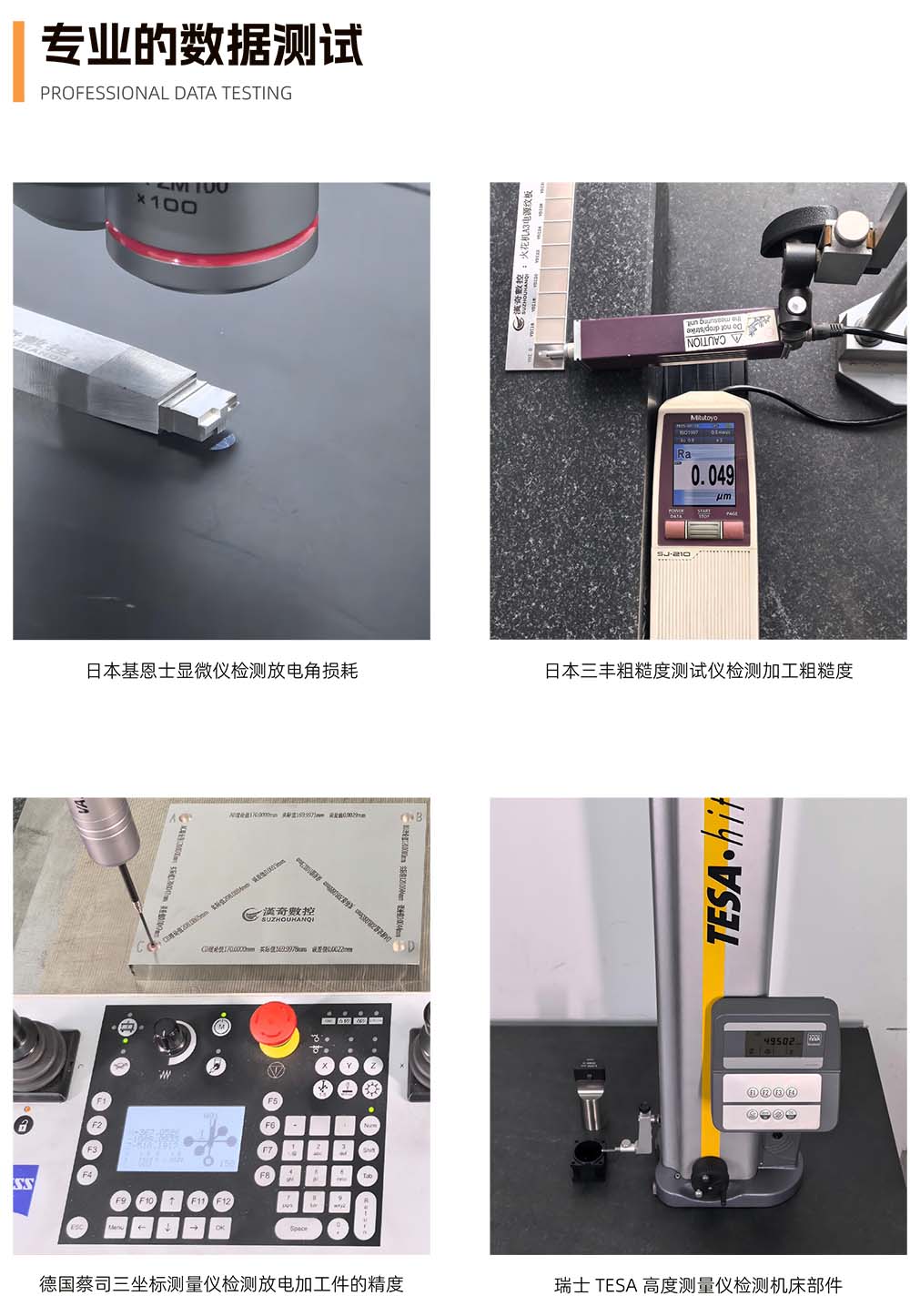

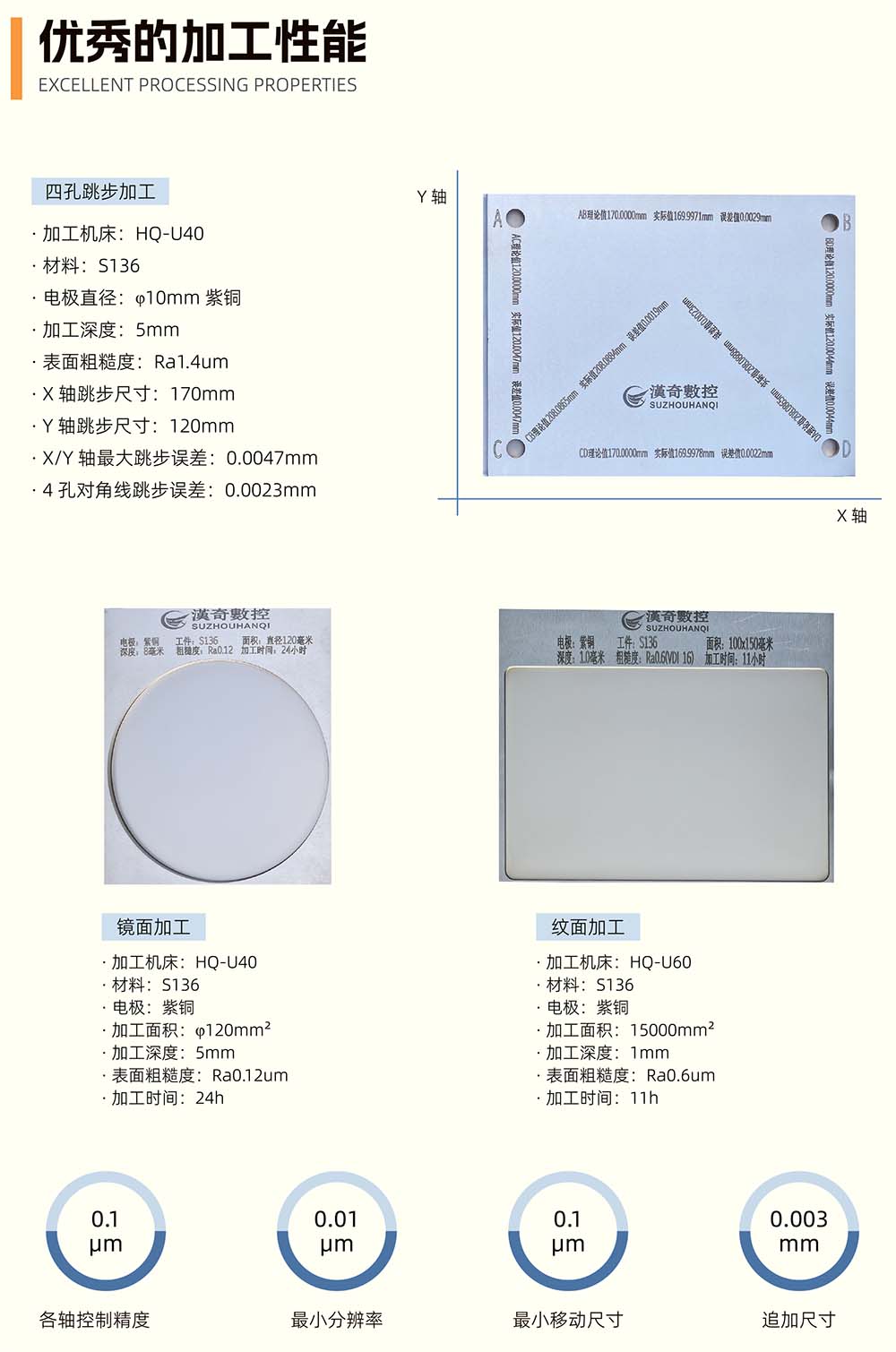

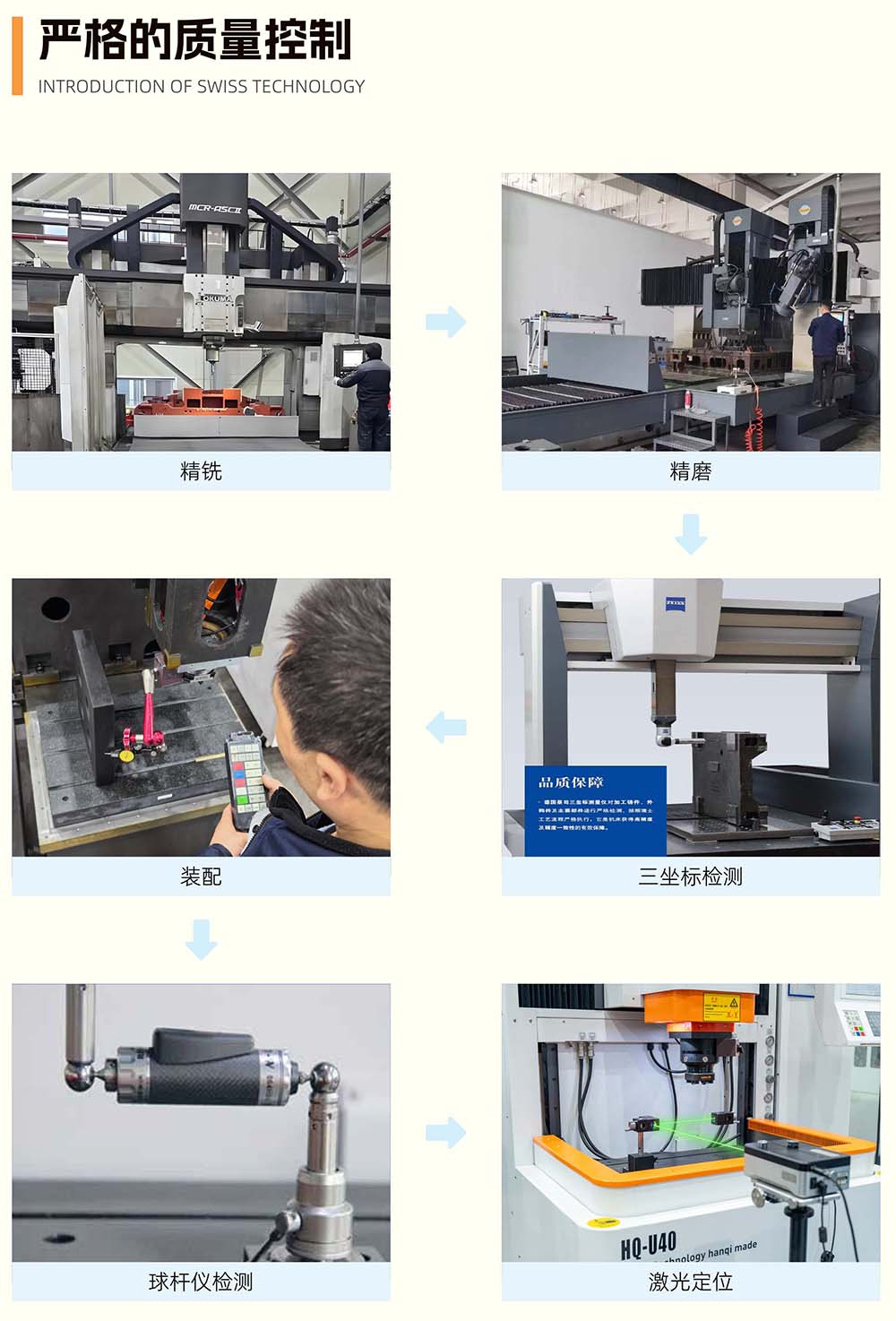

| 外形尺寸 | mm | 1540*2230*2250 | 2030*2480*2800 |
| 机床重量 | kg | 3200 | 5000 |
| 工作区域 | |||
| X，Y，Z轴行程 | mm | 450*300*300 | 600*400*400 |
| 工作液槽尺寸 | mm | 840*600*350 | 1100*750*450 |
| 工作台面积 | mm | 600*400 | 800*500 |
| 地面到工作台距离 | mm | 830 | 920 |
| 电极板至台面距离 | mm | 265-565 | 300-700 |
| 润滑系统 | 手压式集中润滑 | ||
| 工件和电极 | |||
| 最大电极重量 | kg | 50 | 100 |
| 电极安装方式 | 气动自动 | ||
| 最大工件尺寸 | mm | 840*600*350 | 1100*750*450 |
| 最大工件重量 | kg | 800 | 2000 |
| 最大液面高度 | mm | 300 | 400 |
| 工作液系统 | |||
| 容量 | L | 400 | 800 |
| 过滤器数量 | 个 | 2 | 2 |
| 加工指标 | |||
| 最大加工平均电流 | A | 50 | 50 |
| 最大加工效率 | mm3/min | 500 | 500 |
| 最佳表面粗糙度 | um | 0.05 | 0.06 |
| 各轴最大抬刀速度 | m/min | ≥5 | ≥5 |
| 最小电极损耗 | % | 0.1 | 0.1 |
| 最小角损尺寸 | um | 10um | 15um |
| 最小电流控制 | A | 0.1 | 0.1 |
| 电源的标准 | |||
| 标准电压 | 3*380V±10%(50Hz) | ||
| 最大输入功率 | KW | 11 | 11 |
| 控制系统 | |||
| 操作系统 | Linux | ||
| 输入方式 | 触摸屏、键盘、手控盒、USB、网口 | ||
| 显示方式 | LCD显示屏 | ||
| 驱动方式 | 绝对式交流伺服驱动 | ||
| 各轴最小控制单位 | 0.1um | ||
| 坐标数 | 0.1um | ||
| 插补方式 | 直线、圆弧、椭圆、根据软件任意曲线 | ||
| 加工放电条件 | 无限量 | ||
| 最大控制轴数量 | 8轴5联动 | ||
| 输入范围 | -9999.9999~+9999.9999 | ||
| 机床特点 | ||
| 优质铸件及先进的液槽升降控制技术，以确保稳定、可靠 | ||
| 液槽升降可根据工件高度任意设定液槽高度，特别方便于实现自 动化 | ||
| 立柱重载式结构设计，平动、侧向放电刚性更好、更稳 | ||
| 实现模具浸油式加工，保障了模具加工精度、表面粗糙度及均一性 | ||
| 双泵(或多泵)过滤结构，加工液时刻保持清洁 | ||

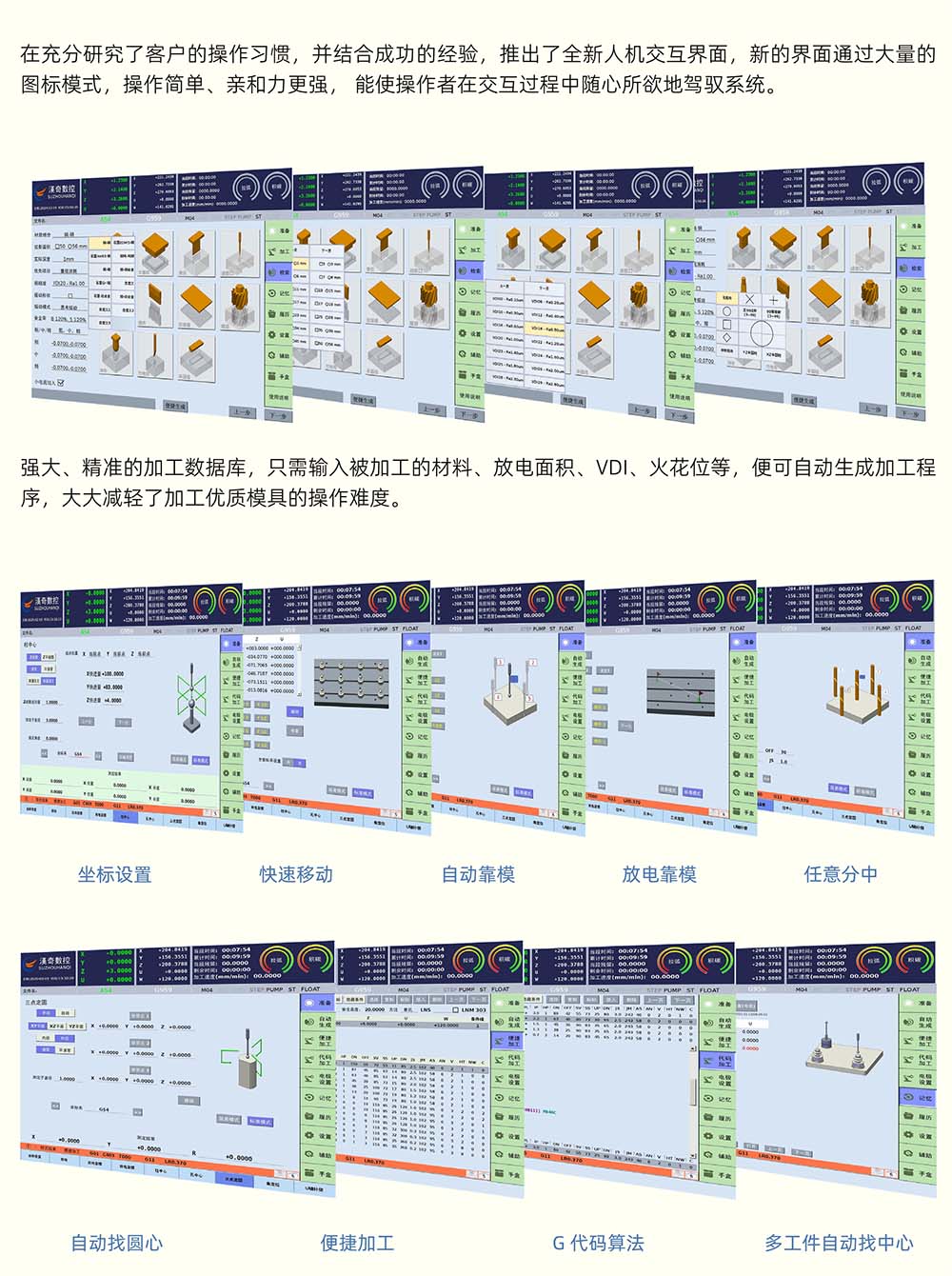

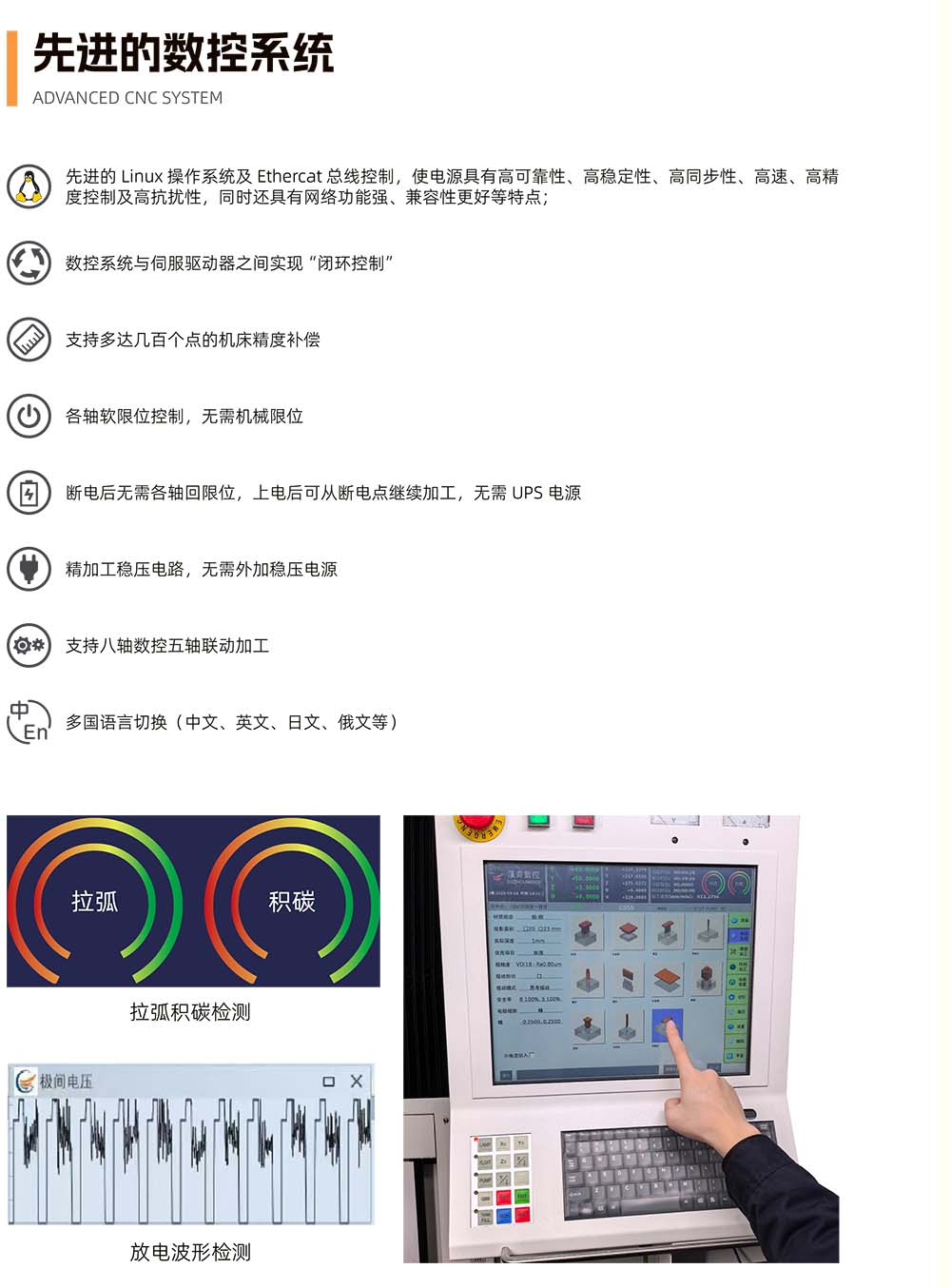

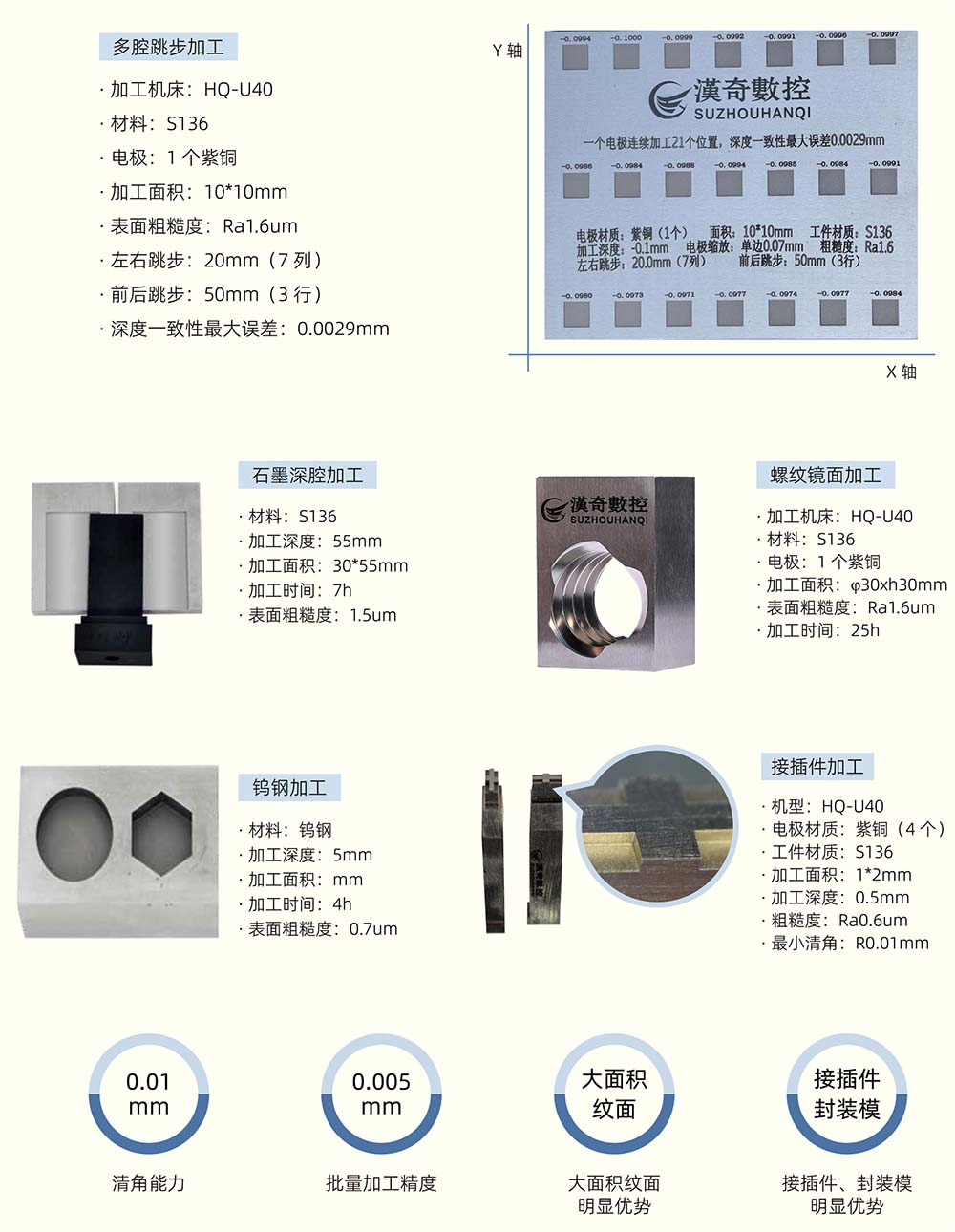

| 搭载总线控制的数控系统及高速采集放电系统，表现出更加优秀的加工指标 | ||
| 突然断电无需回机械零点，可从断电处继续加工，无需 UPS 电源 | ||
| 机床软限位控制，无需机械限位，稳定、可靠 | ||
| 电源自带稳压回路 | ||
| 支持远程升级、在线操作、诊断、维修服务及手机云端等先进的控制 | ||
| 轻松实现自动化，同时电源可记录加工现场的所有信息，便于管理 | ||
| 适用范围 | ||
| 适用于紫铜-钢、石墨-钢、铜-铝、石墨-铝、石墨-钛合金、铜-钛合金等加工 | ||
| 适用塑料模、压铸模、对开模、接插件、深腔、深槽等各种模具加工 | ||

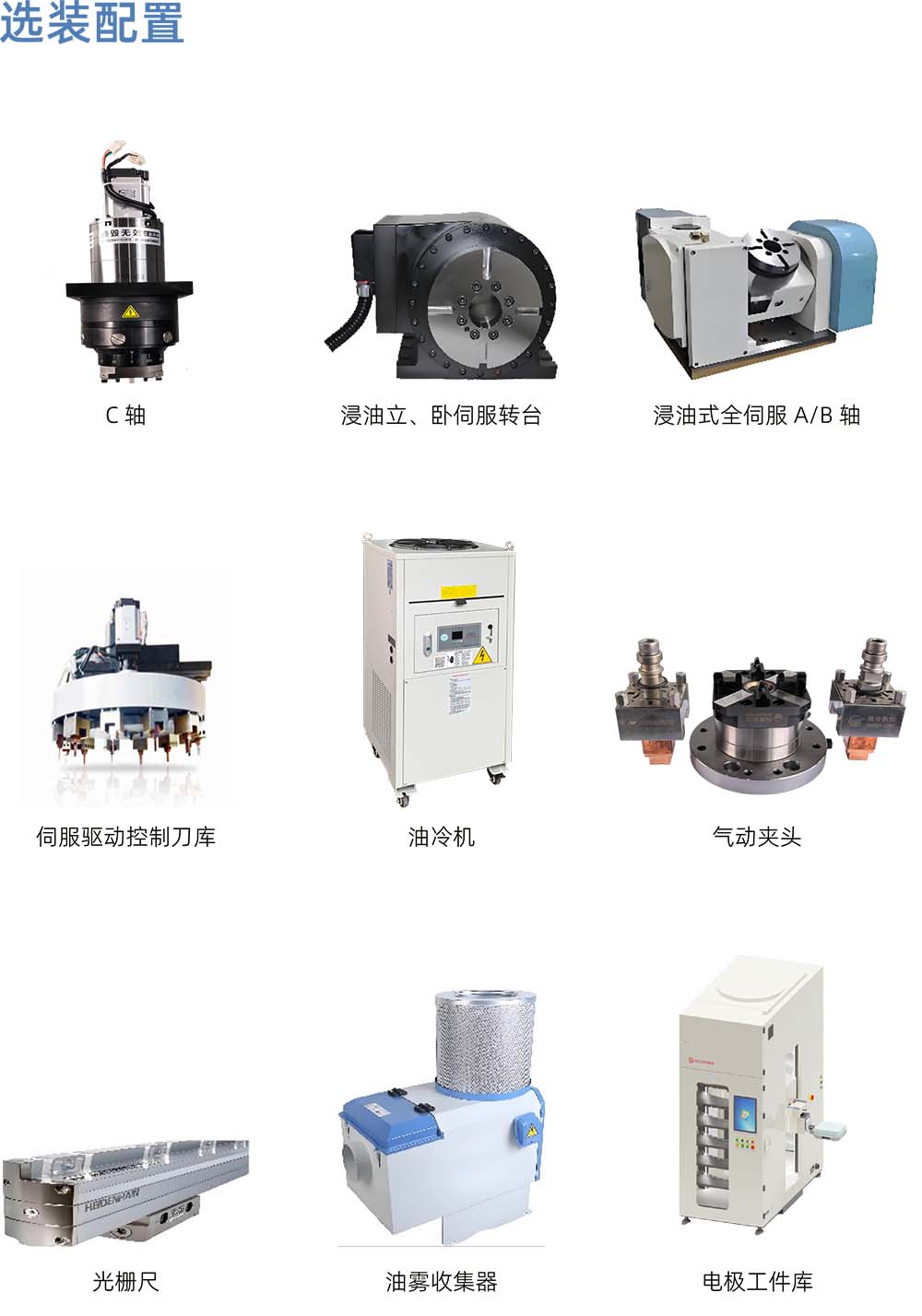

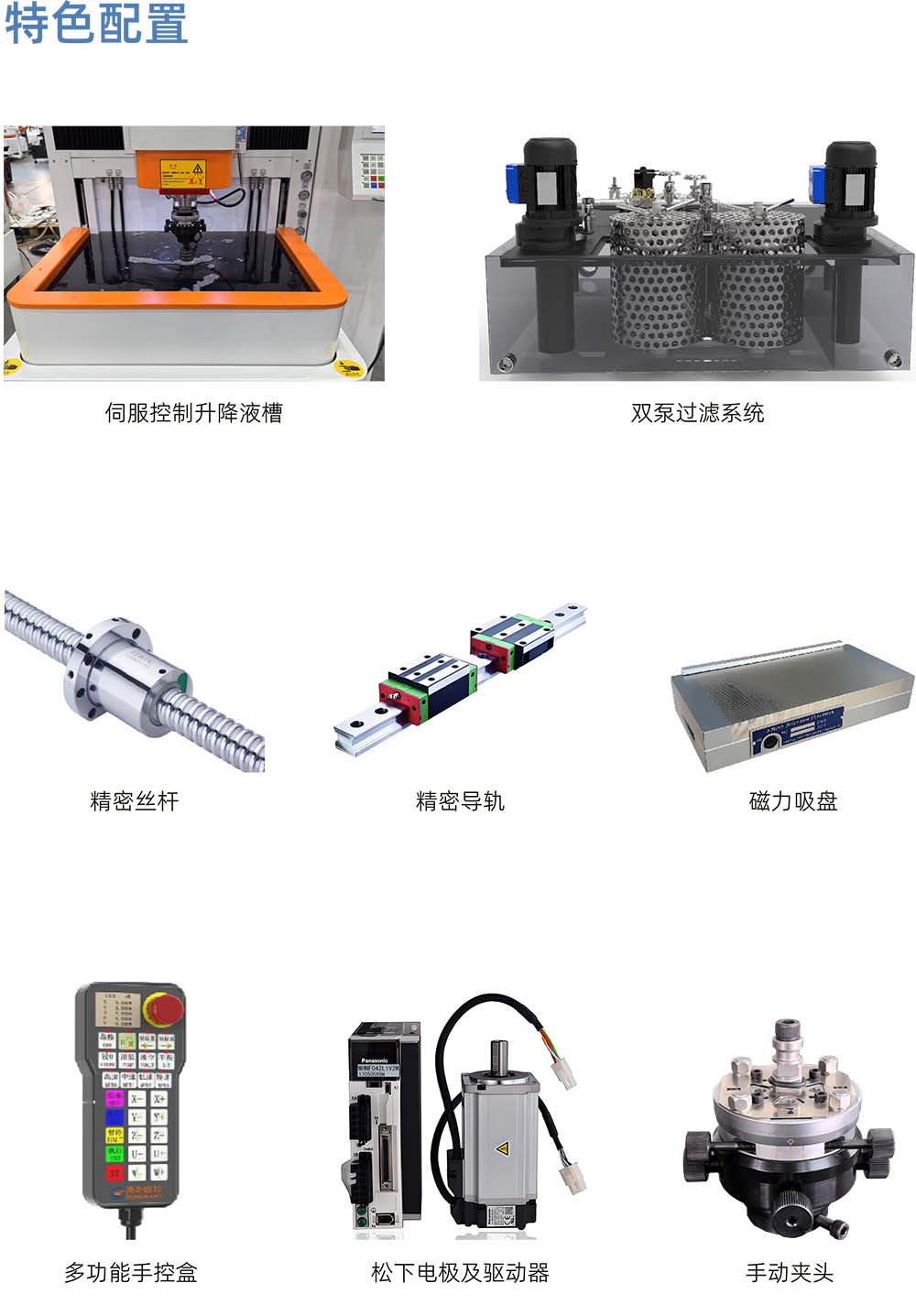

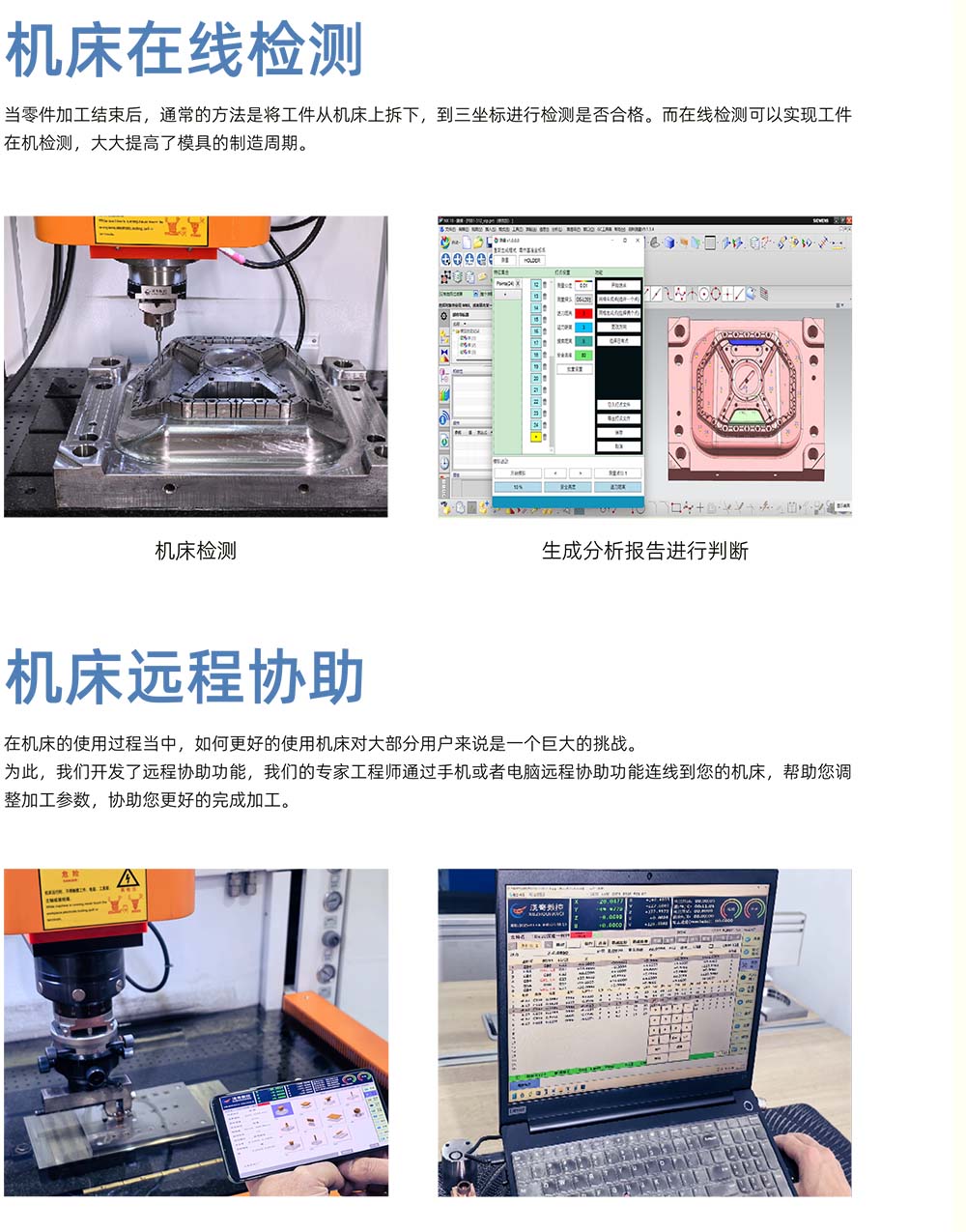

| 标准配置 | 选用配置 | |
| 国产 EROWA 气动夹头 | 在线检测 | 伺服刀库，进口气动夹头 |
| 国产品牌磁吸盘 | 闭环绝对值光栅尺 | 最大加工电流 80A 或更高 |
| 气动可调手动夹头 | 全自动灭火器 | C轴(可实现原点补偿功能) |
| 油冷机 | 浸油式 A轴、A/B 轴等 | |
| 烟雾收集装置 | ||
