数控电火花机床
机床简介技术参数机床特点

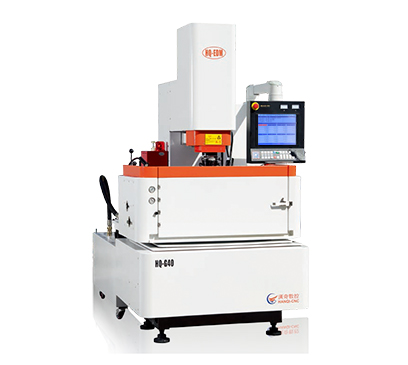

| HQ-G45 | ||
| 机床 | ||
| 机床结构 | 十字滑台/全铸件C型结构 | |

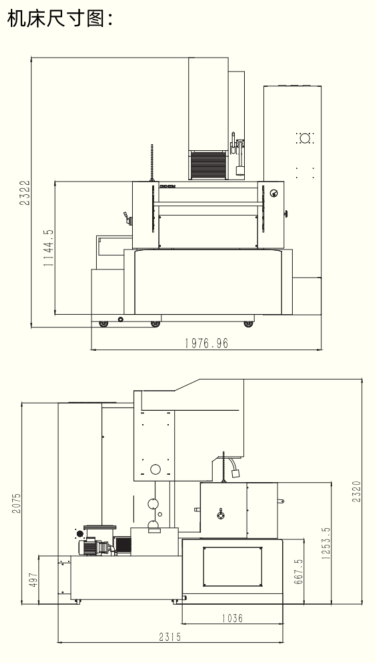

| 外形尺寸 | mm | 1900*2270*2320 |
| 机床重量 | kg | 2600 |
| 工作区域 | ||
| X，Y，Z轴行程 | mm | 450*350*300 |
| 工作液槽尺寸 | mm | 840*600*350 |
| 工作台面积 | mm | 600*400 |
| 地面到工作台距离 | mm | 830 |
| 电极板至台面距离 | mm | 265-565 |
| 润滑系统 | 手压式集中润滑 | |
| 工件和电极 | ||
| 最大电极重量 | kg | 50 |
| 电极安装方式 | 气动自动 | |
| 最大工件尺寸 | mm | 840*600*350 |
| 最大工件重量 | kg | 800 |
| 最大液面高度 | mm | 300 |
| 工作液系统 | ||
| 容量 | L | 400 |
| 过滤器数量 | 个 | 2 |
| 加工指标 | ||
| 最大加工平均电流 | A | 50 |
| 最大加工效率 | mm3/min | 500 |
| 最佳表面粗糙度 | um | 0.05 |
| 各轴最大抬刀速度 | m/min | ≥5 |
| 最小电极损耗 | % | 0.1 |
| 最小角损尺寸 | um | 10um |
| 最小电流控制 | A | 0.1 |
| 电源的标准 | ||
| 标准电压 | 3*380V±10%(50Hz) | |
| 最大输入功率 | KW | 9 |

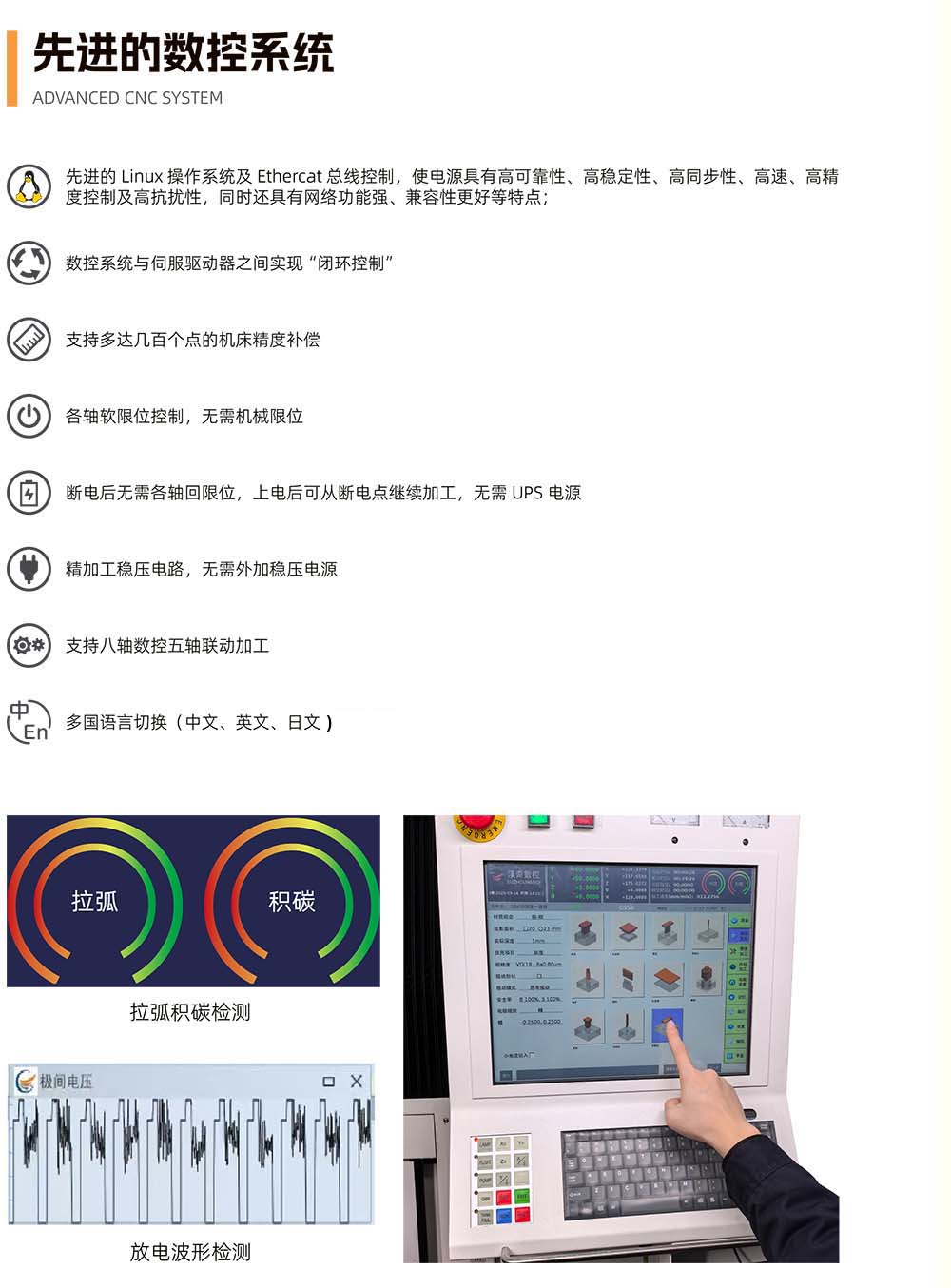

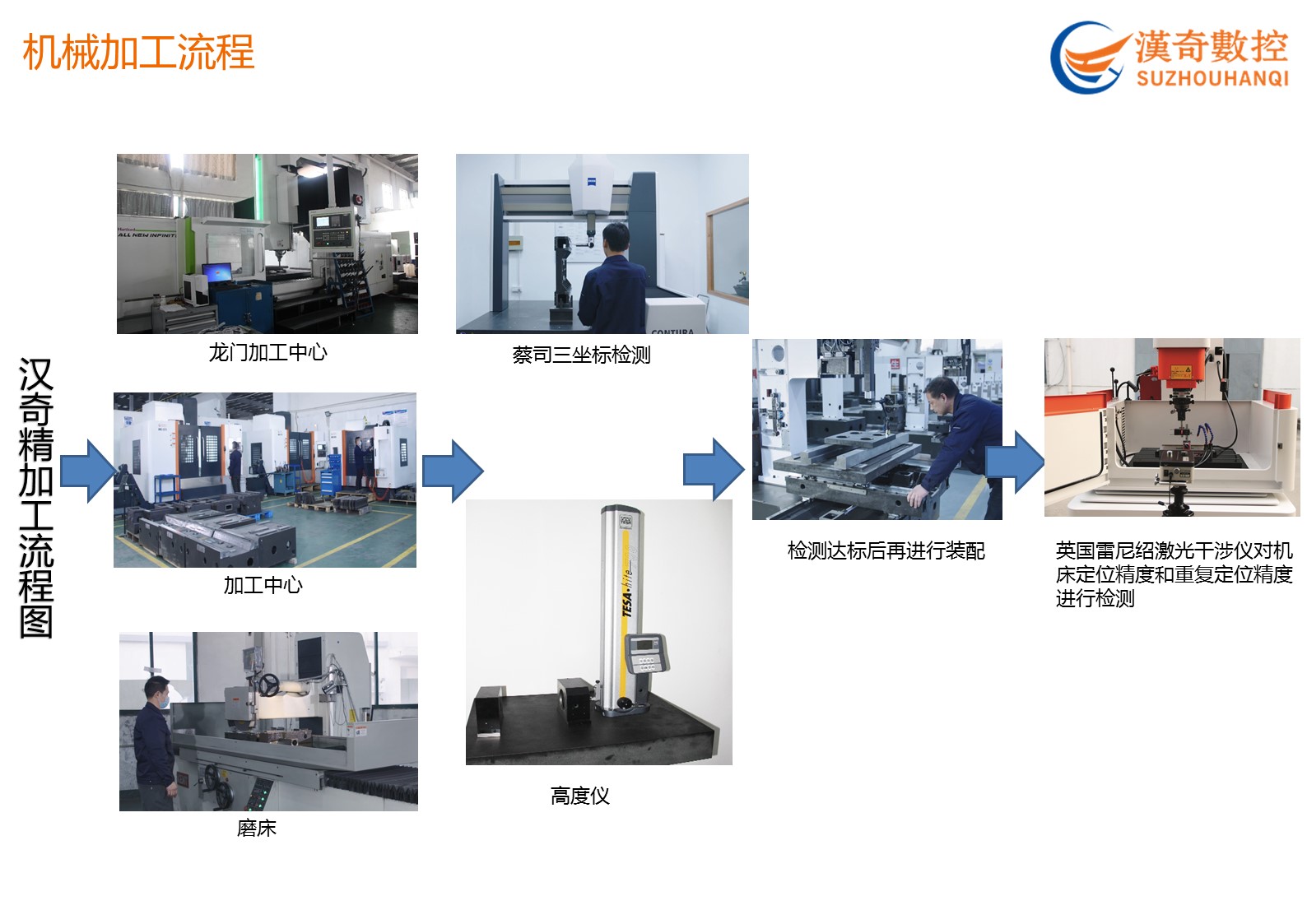

| 控制系统 | ||
| 操作系统 | Linux | |
| 输入方式 | 触摸屏、键盘、手控盒、USB、网口 | |
| 显示方式 | LCD显示屏 | |
| 驱动方式 | 绝对式交流伺服驱动 | |
| 各轴最小控制单位 | 0.1um | |
| 坐标数 | ≥72个 | |
| 插补方式 | 直线、圆弧、椭圆、根据软件任意曲线 | |
| 加工放电条件 | 无限量 | |
| 最大控制轴数量 | 8轴5联动 | |
| 输入范围 | -9999.9999~+9999.9999 | |
| 机床特点 | ||
| 基础型全数控火花机，结构简单 | ||
| X/Y 轴铸件采用重叠式结构，重载、轻载时，电机负载特性变化大 | ||
| 重载时，跟随误差相对较大 | ||
| 搭载总线控制的数控系统及高速采集放电系统，表现出较为优秀的加工指标 | ||
| 突然断电无需回机械零点，可从断电处继续加工，无需 UPS 电源 | ||
| 机床软限位控制，无需机械限位，稳定、可靠 | ||
| 电源自带稳压回路 | ||
| 只需输入“材料、粗糙度、加工面积及放电火花位”，便可自动生成加工程序 | ||
| 支持远程升级、在线操作、诊断、维修服务及手机云端等先进的控制 | ||
| 电源可随时记录加工现场的信息，便于管理 | ||
| 适用范围 | ||
| 适用于紫铜-钢、石墨-钢、铜-铝、石墨-铝、石墨-钛合金、铜-钛合金等加工 | ||
| 适用于轻型模具的加工，或长期冲油模具的加工 | ||
| 适用塑料模、压铸模、深腔、深槽等各种模具加工 | ||
| 标准配置 | 选用配置 | |
| 国产品牌磁吸盘 | 在线检测 | 烟雾收集装置 |
| 可调手动夹头 | 闭环绝对值光栅尺 | 进口气动夹头 |
| 全自动灭火器 | C轴 | |
| 油冷机 | 浸油式 A轴、A/B 轴等 | |
