交流伺服中走丝线切割

高精度机身+高性能数控电源,成就高品质的镜面放电机

交流伺服中走丝线切割

苏州汉奇数控

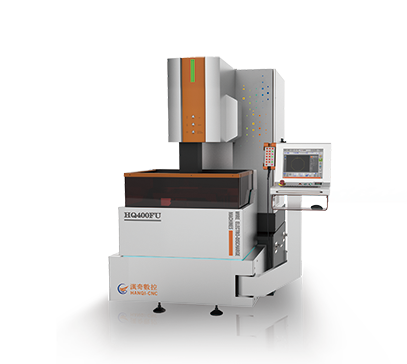

伺服中走丝线切割FU/FL


它是一款高标准多轴(六轴以上)数控四轴联动的全数控中走丝线切割机床。

适用于高精度零部件加工、模具加工,同时对锥度加工要求高的零部件加工。

250000mm²/零损耗(5A/9000mm²/h/水基加工液)、加工表面粗糙度Ra≤0.5um

产品点击数:

产品询价

机床特点技术参数


伺服中走丝线切割FU/FL
智能数控电源特点:

1. 全新智能放电模块:放电系统具有多电压、多脉冲智能电源控制模块,可根据加工状态自动控制脉冲能量,从而实现放电能量利用最大化,确保稳定、高速。

2.零损耗加工:汉奇智能放电系统,采用水基加工液、5A 加工电流、加工效率9000mm2/min的条件下连续加工25万mm2 实现钼丝零损耗,长期确保加工零件的精度及一致性。

3.简洁方便的工艺数据库:选择加工材料、工件高度、表面粗糙度等主要变量,系统自动生成加工参数,实现较佳的加工效果,同时也可实现特殊材料的优质加工(如:钛合金、钨钢加工等等)。

4.保护您的利益:全新自适应采样控制系统,当发生异常加工现象时,系统将自动识别,同时加工电流降至安全值,防止钼丝烧断造成工件损坏、报废。
    HQ-400FU HQ-600FU HQ-800FL HQ-2000FL
机床
机床尺寸 mm 1350*1720*2170 1350*1720*2170 2480*2200*2400 4100*4600*2600
电柜尺寸 mm 一体式 一体式 一体式 固定式工作台
机床重量 kg 2200 2500 4500 15000
工作台行程 mm 400*320*300 600*400*300 800*600*500 2000*1200*800
z大切割厚度 mm 300 300 350 350
U、V轴行程 mm ±35 ±35 ±35 ±25
加工锥度
(角度/厚度)
°/mm ±12°/80 ±12°/80 ±12°/80 ±6°/80
工作区域
工作台面尺寸 mm 660*480 900*560 1100*800 2530*1380
工作液槽 mm 1000*580 1200*660 1450*900 2800*1600
工作台承重重量 kg 500 900 2000 12000
脉冲电源
驱动方式   精密滚珠丝杠 精密滚珠丝杠 全闭环直线电机 全闭环直线电机
加工表面粗糙度 um Ra≤0.5 Ra≤0.5 Ra≤0.6 Ra≤0.6
切割速度 mm²/min ≥300 ≥300 ≥300 ≥300
钼丝损耗 mm² 250000mm²/零损耗 250000mm²/零损耗 250000mm²/零损耗 250000mm²/零损耗
工作轴补偿   6轴均可实现螺距补偿和反向间隙补偿 6轴均可实现螺距补偿和反向间隙补偿 6轴均可实现螺距补偿和反向间隙补偿 6轴均可实现螺距补偿和反向间隙补偿
