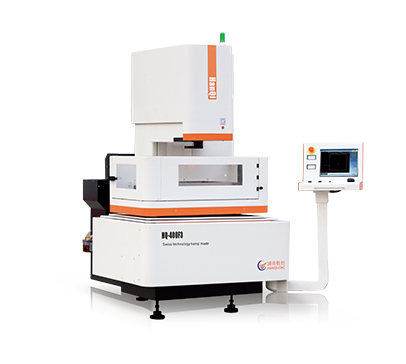

五轴数控中走丝F3

国际技术与汉奇结合的高精度五轴数控中走丝线切割机床

各轴直联驱动，微米级精度控制，加工精度可持续保持稳定、可靠

采用五轴数控、四轴联动适合大锥度加工、实现锥度加工精度更高

适用于高精度锥度加工、高精度零部件加工等行业

产品点击数：

产品询价

机床特点技术参数

机械特点：
1. “T”型机身底座，“C”型机身结构，采用慢走丝机身优质铸件并经多次回火处理。
2. 慢走丝工作台设计结构，具有防锈、防腐功能。
3.五轴（X、Y、U、V、Z）均采用进口直线导轨、滚珠丝杆与交流伺服电机直驱，确保机床长期使用的高精度及锥度加工的高精度。

4. 五轴均实现微米级的精度控制。“Z”轴可实现高精度。
数控贴面加工，修刀精度更高，真正的慢走丝控制模式。
5. 机电一体式设计结构，占地面积小。
6. 具有自动上丝功能，无需人工紧丝。
7.自动紧丝方式，实时控制钼丝的松紧度。
8. 符合欧美安全标准上丝等级，安全性能更高。
9. 慢走丝水箱过滤结构，过滤效果佳、使用时间更长。
10. 每个零部件均进行严格检验。英国雷尼绍激光干涉仪对机床各轴进行定位精度及重复定位精度检测，
并进行有效的补偿。
12. 实现慢走丝的加工精度、慢走丝的锥度精度、慢走丝的加工表面粗糙度，它将是您的选择。

智能数控电源特点：
1. 智能数控电源采用高速无风扇工控电脑，85%以上零部件采用进口品牌，确保电源的高可靠性和高稳定性。
2. 智能数控电源具有强大的高频抗干扰能力，解决了伺服中走丝加工的不稳定性，杜绝模具及零部件的报废。
3. 低损耗控制回路可获得大电流高效率加工时的钼丝损耗。
4. “AC”智能脉冲电源具有电流精准控制和强大的自适应等慢走丝技术，获得更高的加工效率和表面粗糙度。
5. 智能跟踪系统可以更好地实现不同加工高度的跟踪稳定性，实现200mm以上工件的良好修刀效果及加工精度。
6. 图形驱动控制软件，多次切割功能，切割精度及表面的粗糙度近乎慢走丝切割机床，可长期保持微米级的加工效果。
7. 人工智能数据库，切割工件将无需人工调节加工参数，通过人机对话，只需输入工件高度、电极丝直径、切割次数、粗糙度等数据，系统可自动生成加工参数，彻底解决了因操作人员经验不足，造成每次切割工件的差异性。

		HQ-400F3	HQ-500F3	HQ-630F3	HQ-800F3	HQ-1000F3	HQ-1200F3	HQ-1600F3
机床
机床尺寸	mm	175020002300	190022502330	215017502150	230019002650	270038002600	340038002600	430045002600
电柜尺寸	mm	一体机	一体机	10005501980	10005501980	10005501980	10005501980	10005501980
机床重量	kg	2200	2800	3500	4200	5500	9000	11500
工作台行程	mm	400320300	500400300	630500300	800630500	1000800500	12001000500	16001200500
Z大切割厚度	mm	300	300	300	500	600	600	600
U、V轴行程	mm	±35
加工锥度（角度/厚度）	°/mm	±12°/80
机床功率	kw	≤2.3	2.3	≤3	≤3.5	≤3.5	≤3.5	≤3.5
工作区域
工作台面尺寸	mm	680*480	800*500	930*650	1050*650	1280*990	1490*1200	1880*1410
工作液槽	mm	1200*640	1200*740	1360*930	1400*940	1580*1150	2000*1460	2220*1660
工作台承重重量	kg	500	600	750	800	1600	2000	2600
脉冲电源
驱动方式		交流伺服	交流伺服	交流伺服	交流伺服	交流伺服	交流伺服	交流伺服
加工表面粗糙度	um	Ra≤0.65	Ra≤0.65	Ra≤0.7	Ra≤0.8	Ra≤1.0	Ra≤1.0	Ra≤1.0
切割速度	mm²/min	≥200	≥200	≥200	≥200	≥200	≥200	≥200
