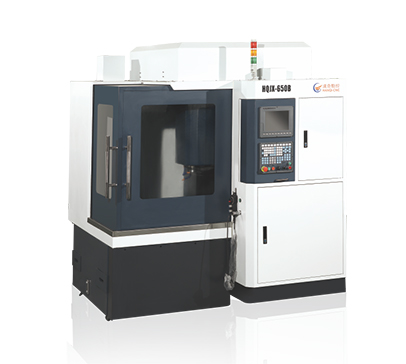

数控镜面雕铣机


配置控制台湾(或选配其它进口)系统,高速电主轴24000rpm,
电机功率5.5kw,
保证精加工、高效率。

产品点击数:

产品询价

技术参数机床特点

  单位 HQJX-600 HQJX-650B HQJX-860 HQJX-70800 HQJX-80100
机床
机械尺寸(L*W) mm 2230*1159 2300*1700 2440*1990 2700*2000 3200*2200
机台重量 kg 3200kg 3500kg 4300kg 6500kg 8500kg
工作台面积 mm 500*600 500*600 800*600 800*700 1200*600
工作台承重 kg 200 300 400 400 600
主轴
主轴转速 rpm\min 24000 24000 24000 24000 24000
主轴端孔斜度
(标配/选配)
  ER25/BT30 ER25/BT30 ER25/BT30 ER32/BT30 ER32/BT30
主轴端面到工作台距离 mm 120-370 120-370 70-390 60-360 60-360
工作台行程
X/Y/Z轴行程 mm 500*500*250 600*500*250 680*780*330 700*800*300 800*1000*300
双柱间距离 mm 650 760 760 800 850
机床精度
定位精度 mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
重复定位精度 mm ±0.003/300 ±0.003/300 ±0.003/300 ±0.004/300 ±0.004/300

机床特点:

配置控制台湾(或选配其它进口)系统,高速电主轴24000rpm,电机功率5.5kw,在合理的加工工艺下,保证精加工、高效率。
主要用于模具的精加工、紫铜电极、铝合金产品及非金属材料的精加工,加工产品表面效果佳。适用于汽车工业、制鞋业、玩具业、眼镜业、家电业、装潢业、工艺品、钟表、印刷、石墨电极(特殊订货)、紫铜电极、体育(医疗)器材等行业。

技术特点:

1. 高刚性、高转速:采用龙门结构设计,高刚性、高精度。采用进口高精度、高转速、高刚度主轴轴承,采用全自动油冷机恒温冷却。
2. 高速定位:通过交流伺服电机经联轴节和滚珠丝杠副直连,采用进口直线导轨,动态刚性好,定位精度高。
3. 机电一体化设计:采用机电一体化结构设计,电气控制柜、气(油)路控制装置和全封闭护罩等部件布局结构人性化设计,系统操作站采用旋转结构,安装在护罩右前方。整体结构设计合理、美观,操作方便。
4. 全封闭式安全防护:机床外观设计采用全封闭式护罩,使加工过程中冷却液和铁屑得到充分回收,水箱和接屑盒一体设计,方便铁屑的回收清理,使生产现场安全、整洁。
